EL TRIUNFANTE
-
julio ollero
- Recién Llegado
- Mensajes: 8
- Registrado: Mar Jun 09, 2009 3:06 am
Re: EL TRIUNFANTE
HOLA ME GUSTA LO QUE HACES ES UNA FORMACOMO ME GUSTA TRABAJAR A MI ENCONTRANDO LA SOLUCION PRACTICA DEL ASUNTO YO LAS HACIA FRESAS DE HOJAS DE SIERRA Y LAS AFILABA CON UNA LIMITA Y LE DABA LA FORMA DE MOLDURA A UNA VARILLA DE MADERA CON MUCHO CUIDADO , PERO VEO LO QUE VOS HACEIS ES DE LO MEJOR
-
robertorampone
- Participativo
- Mensajes: 355
- Registrado: Lun Oct 30, 2006 11:34 pm
Re: EL TRIUNFANTE
Conn te felicito veo que has progesado aun mas tenia tiempo de no ver tu trabajo es un poco mas dificil tener que hacer todas las piezas pero vale la pena se difruta mas saludos
Re: EL TRIUNFANTE
muy bueno Conn,para ser el primero de plano te esta quedando muy bien,fino ,pulcro en el trabajo
saludos Guillermo
saludos Guillermo
tutto il giorno che lavora come un cavallo ed alla notte per mangiare come una gallina guasto
Re: EL TRIUNFANTE
miedo me da ver ese barco terminado,lo digo por la envidia(sana por supuesto)
presidente de AMEBA http://ameba.mforos.com/" onclick="window.open(this.href);return false; http://trafalgar.mforos.com/" onclick="window.open(this.href);return false;
mi blog http://dioramadetrafalgar.blogspot.com/" onclick="window.open(this.href);return false; http://curro-blogdecurro.blogspot.com/" onclick="window.open(this.href);return false;
MODELISTAS DE EXTREMADURA
si el wisky no te arruina..........................
mi blog http://dioramadetrafalgar.blogspot.com/" onclick="window.open(this.href);return false; http://curro-blogdecurro.blogspot.com/" onclick="window.open(this.href);return false;
MODELISTAS DE EXTREMADURA
si el wisky no te arruina..........................
Re: EL TRIUNFANTE
Solo puedo decir que eso es trabajar la madera
PreciosoJesus
Re: EL TRIUNFANTE
Admiro los trabajos como el tuyo, tan bien elaborados. Ánimo y felicidades!!
Re: EL TRIUNFANTE
Gracias a todos por los ánimos.
Ahora estoy un poco parado con el modelo, pero aunque no publico nada, sigo trabajando en la popa. Pronto pondré los avances.
Saludos
Conn
Ahora estoy un poco parado con el modelo, pero aunque no publico nada, sigo trabajando en la popa. Pronto pondré los avances.
Saludos
Conn
Un saludo
Rafael García
Rafael García
Re: EL TRIUNFANTE
lo bueno se hace esperarConn escribió:Gracias a todos por los ánimos.
Ahora estoy un poco parado con el modelo, pero aunque no publico nada, sigo trabajando en la popa. Pronto pondré los avances.
Saludos
Conn
presidente de AMEBA http://ameba.mforos.com/" onclick="window.open(this.href);return false; http://trafalgar.mforos.com/" onclick="window.open(this.href);return false;
mi blog http://dioramadetrafalgar.blogspot.com/" onclick="window.open(this.href);return false; http://curro-blogdecurro.blogspot.com/" onclick="window.open(this.href);return false;
MODELISTAS DE EXTREMADURA
si el wisky no te arruina..........................
mi blog http://dioramadetrafalgar.blogspot.com/" onclick="window.open(this.href);return false; http://curro-blogdecurro.blogspot.com/" onclick="window.open(this.href);return false;
MODELISTAS DE EXTREMADURA
si el wisky no te arruina..........................
Re: EL TRIUNFANTE
Bueno ya estoy aqui de nuevo, pongo loas fotos de los avances y los comento:
- Adjuntos
-

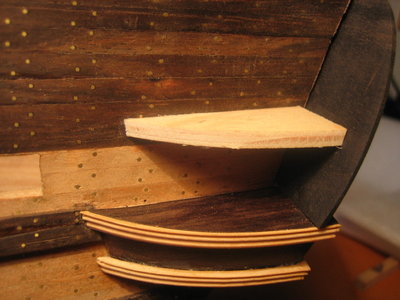

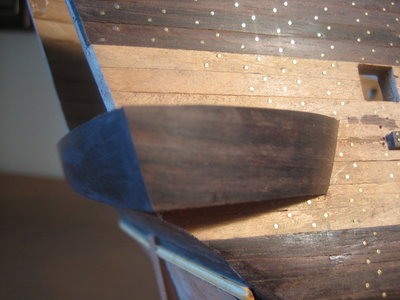

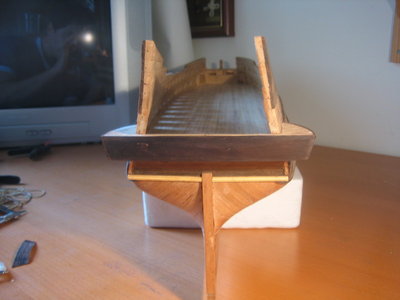

- Primero tapo con unas placas de granadillo de 1mm
-

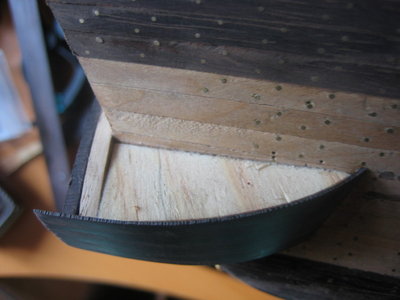

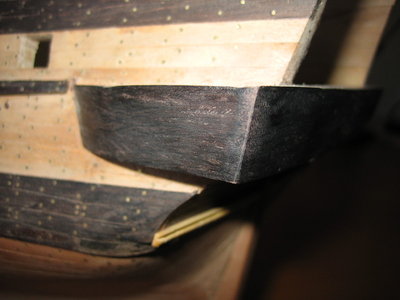

- esta es la parte de abajo, aunque irá cubierta, por si acaso no quiero que se vea el contrachapado
-

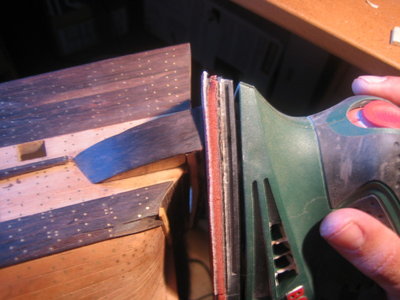

- ha de encajar a la perfección
-

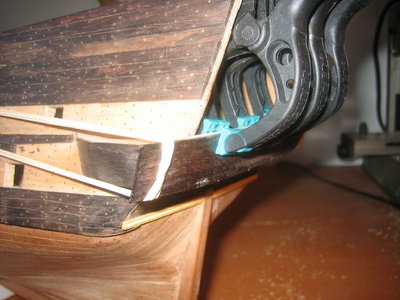

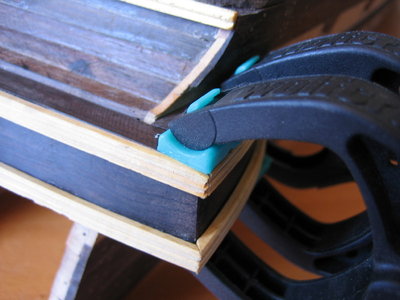

- bien pegada
-

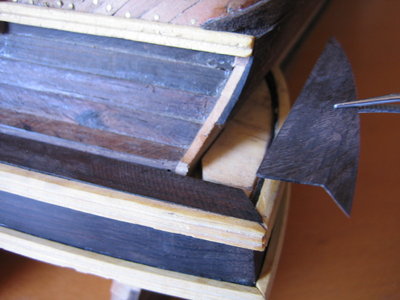

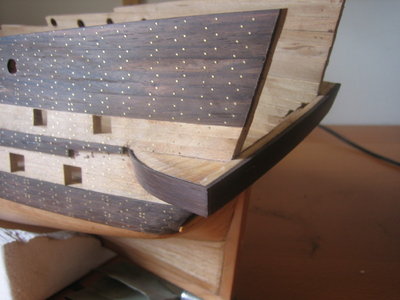

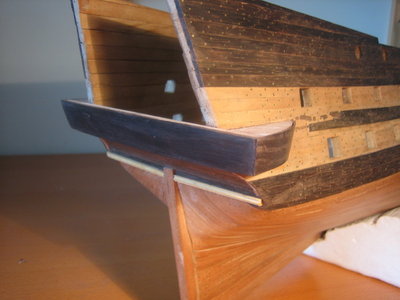

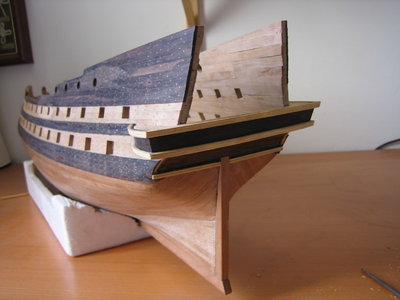

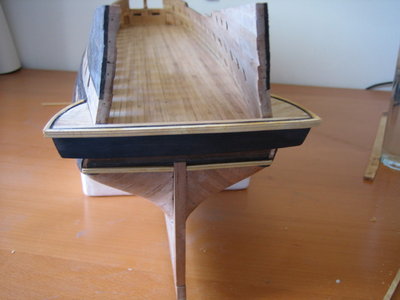

- mismo proceder en la parte superior
Un saludo
Rafael García
Rafael García
Re: EL TRIUNFANTE
Ahora empieza lo difícil, como nunca he hecho una popa de estas características, iré aprendiendo sobre la marcha ya que he pensado mucho y no consigo avanzar al ritmo deseado.
Si algo no sale bien o no es correcto, lo cambiaré
Si algo no sale bien o no es correcto, lo cambiaré
- Adjuntos
-

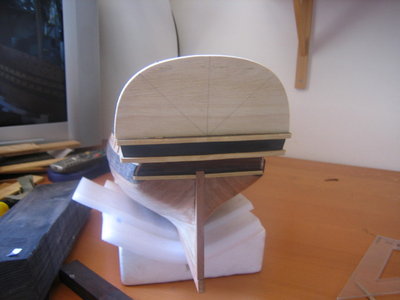

- me fabrico una plantilla para calcular la escala y las distancias.
-

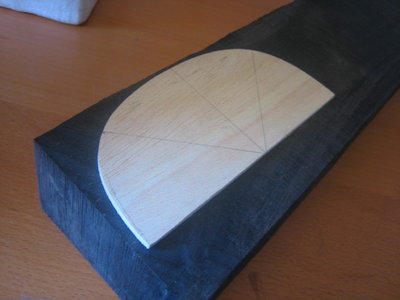

- Voy a hacer la "peineta" de una sola pieza, primero debo sacar la pieza de este tablón de ébano, luego le reduciré el interiror. El grosor de esta pieza es de 2mm, después le añadiré otras piezas y tallas.
-
- Lo cortaré con la sierra de cinta y lo lijaré a conciencia
-

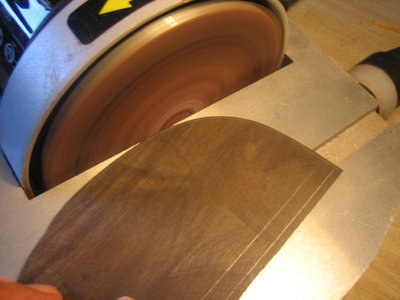

- una vez extraido, lo redondeo con la lija circular
-
- mas o menos ya está
Un saludo
Rafael García
Rafael García
Re: EL TRIUNFANTE
sigo.
- Adjuntos
-

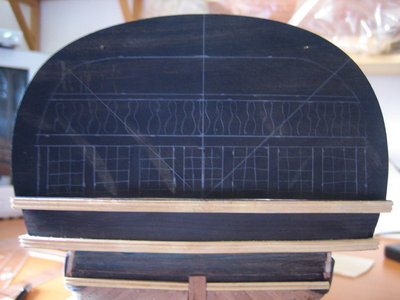

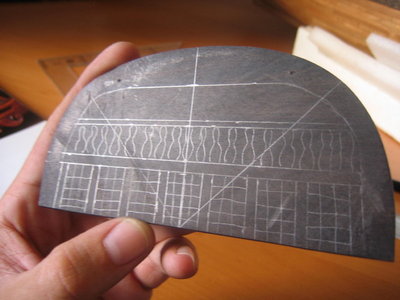

- me hago una guía de las piezas que deberé fabricar. Las medidas están tomadas al milímetro.
-
- Así es como debe quedar
-

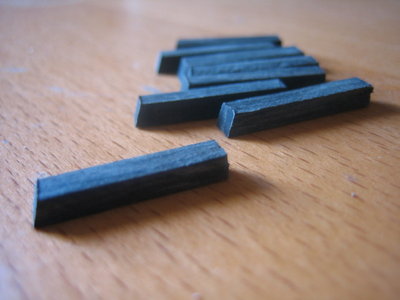

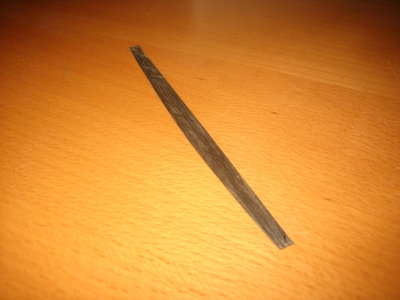

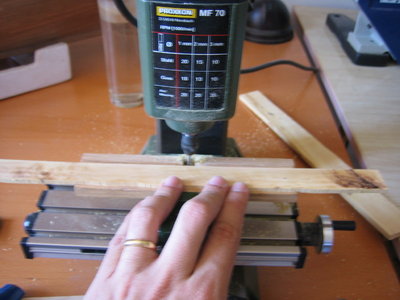

- corto unos listones de ébano para las futuras estructuras de los ventanales
-

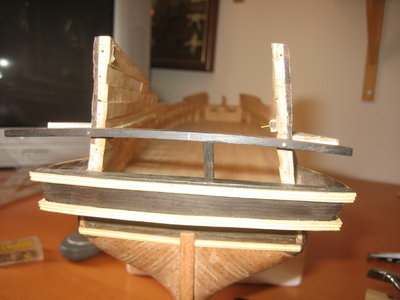

- antes coloco esta pieza para que me oriente sobre la altura de la balconada. Es importante que coincidan las balaustradas de los beques y el balcón trasero.
-

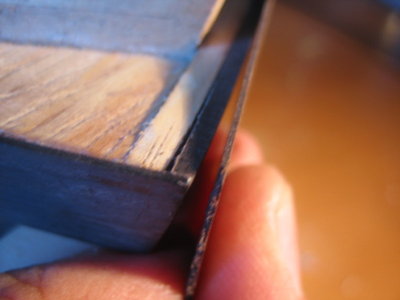

- le añado al frontal de la popa esta pieza fina de granadillo para que exista un poco de escalón en los vitriales
-
- corto los marcos de las ventanas, debo darle cierta inclinación y conseguir simetría entre ellos
-
- esta pieza horizontal me unirá los marcos y me servirá para el apoyo de la cubierta de la balconada.
Un saludo
Rafael García
Rafael García
Re: EL TRIUNFANTE
Bueno hasta aqui todo lo que he hecho en unos meses.....
la verdad es que esta parte se me está atascando y parece mentira lo fácil que parece en los planos o en fotos, pero cuando te pones a hacerlo se va complicando poco a poco. Pero al igual que dice Guillem, no tengo prisa y prefiero ralentizar la marcha cuando surgen complicaciones.
A ver si ahora en vacaciones puedo meterle mas mano al barco (dependerá de los trabajitos de reparación en el hogar que me ordene la Almiranta...je je je
)
la verdad es que esta parte se me está atascando y parece mentira lo fácil que parece en los planos o en fotos, pero cuando te pones a hacerlo se va complicando poco a poco. Pero al igual que dice Guillem, no tengo prisa y prefiero ralentizar la marcha cuando surgen complicaciones.A ver si ahora en vacaciones puedo meterle mas mano al barco (dependerá de los trabajitos de reparación en el hogar que me ordene la Almiranta...je je je
)- Adjuntos
-
- para conseguir mayor resistencia les pongo un refuerzo de latón
-
- latón de 0,8mm
-
- Hago un orificio en la popa y ya lo puedo colocar
-
- Lo coloco en su sitio, el alambre em ayuda a que se pueda ajustar bien la inclinación que tienen y se sujeten solos
-
- ajuste perfecto
-
- voy colocándolos todos sin pegar todavía.
-
- otra vista
-
- coloco la pieza de cierre superior, pego las piezas con cola y sujeto para que no se muevan.
-
- cuando seque les pondré un clavo en la parte superior de cada marco para ganar robustez
Un saludo
Rafael García
Rafael García
Re: EL TRIUNFANTE
Una pregunta ,desconozco el barco veo que la parte de los jardines de popa que no estas mostrando, la cubierta mas alta tiene brusca mientras que las dos mas bajas son rectas
Por otra parte Y Olé
Jesús
Por otra parte Y Olé
Jesús
Re: EL TRIUNFANTE
vasa escribió:Una pregunta ,desconozco el barco veo que la parte de los jardines de popa que no estas mostrando, la cubierta mas alta tiene brusca mientras que las dos mas bajas son rectas
Por otra parte Y Olé
Jesús
El barco es un Jorge Juan.
En realidad todas las cubiertas que ves tienen brusca, lo que pasa es que aún no he cortado el listón superior de los ventanales y parece que tenga más brusca que la cubierta de abajo. Bueno tiene un poquito más porque me gusta así pero una vez cortado apenas se nota la diferencia visto en directo. En las fotos parece otra cosa.
De todas formas, cuando le vaya incluyendo piezas todo va a cambiar, ahora está muy verde. Pondré otras fotos para que se aprecie mejor.
